Талевые блоки
Талевый блок - подвижный компонент талевой системы. Один из важнейших элементов буровой установки, неотъемлемая часть нефтегазового оборудования.
Используется при буровых работах для поддержания на весу бурильных труб и инструмента во время спускоподъемных операций.
Существует два вида талевых блоков, эксплуатируемых в буровых установках:
-Одноосные - в этой конструкции все шкивы смонтированы на одной оси, ось закреплена в боковых щеках
-Соосные с двумя осями - в этом случае две сборки шкивов смонтированы по отдельности, между осями предусмотрено пространство для пропуска свечи.
В самом общем виде талевый блок визуально можно представить так:
1 - траверса, 2 - шкивы3 - ось, 4 - предохранительные кожухи, 5 - щеки, 6 - серьга
В независимости от типоразмеров, талевые блоки представляют собой канатные шкивы, насаженные роликоподшипниками на ось.
Ось установлена между двух щек, щеки закреплены гайкой.
Талевые блоки могут быть одно, двух и трехроликовыми
Технологические элементы:
-силовой каркас блока - две сварные боковые щеки, полая траверса (соединяет щеки наверху) и поперечная подвеска (соединяет щеки снизу)
-к нижней части щек подвешена серьга для соединения с крюком
-шкивы талевого блока смонтированы на подшипниках качения (вся конструкция закреплена на оси в щеках)
-шкивы талевого блока покрыты защитными кожухами с прорезями (для прохода струн каната)
Технологические свойства талевых блоков:
-блок должен иметь минимальные параметры ширины (с целью обеспечения минимального безопасного расстояния между блоком и элементами вышки)
-талевые блоки могут использоваться в кронблоках, эксплуатируемых при спускоподъемных операциях
В этом случае серьга снимается, и щеки талевого блока соединяются с подвеской крюка.
Ниже приведена техническая характеристика талевого блока и крюка для БУ 1600/1 ООДГУ и БУ1600/100ЭУ.

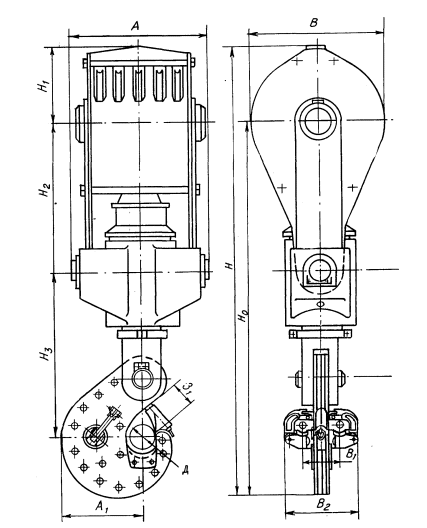

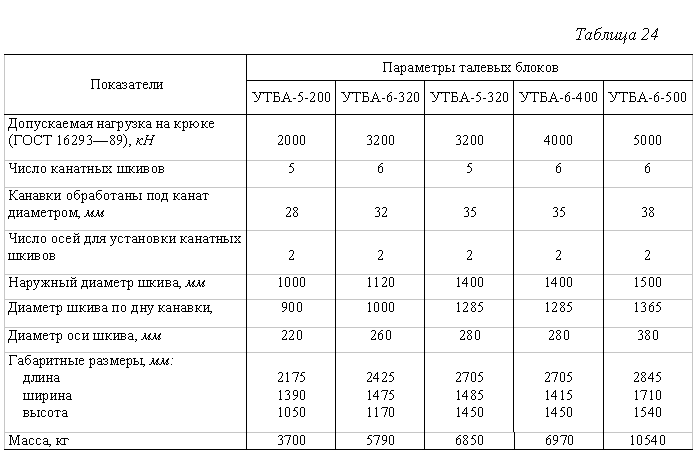

В табл. 24 даны параметры талевых блоков для буровых установок с механизмами АСП. В табл. 25 и на рисунках приведены параметры крюкоблоков
Талевый блок 4ТБА-6-400
Крюкоблок __ сб. 11Б___
БУ2500ЭУ
.
