Фиксаторы типа ФГМ

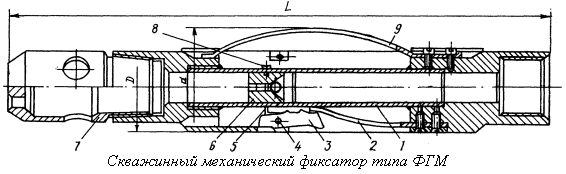

Фиксатор состоит из корпуса, узла фиксации, узла центрирования и патрубка с ловушкой.

Корпус 1 - основная деталь фиксатора - изготовлен в виде ствола с приваренными к нему наконечниками и ребрами. Резьба в верхней части корпуса служит для присоединения к колонне заливочных труб.

Узел фиксации состоит из трех защелок 3, подпружиненных консольными пружинами 2 и закрепленных в прорезях корпуса пальцем 4 и штифтом 5, а также поршня 6, закрепленного в корпусе установочным винтом 8.

Узел центрирования представляет собой три центрирующие пружины 9, закрепленные в корпусе.

Патрубок с муфтой и ловушкой 7, соединяемый с нижним концом корпуса при помощи резьбы, служит для создания цементного забоя и улавливания поршня с целью повторного использования (на рис. показана только ловушка).

Изготовитель: Ишимбайский машиностроительный завод

453210 г. Ишимбай, Башкортостан, ул. Б. Хмельницкого, 2

тел. 2-26-70, 2-21-34
