Плашечные освобождающиеся наружные ловители для бурильных труб

Ловители изготавливают с правой резьбой и применяют с центрирующим приспособлением (воронкой).

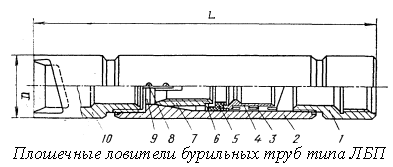

Ловитель типа ЛБП (рисунок, табл. 157) состоит из переводника 1, корпуса 2, пружины 3, нажимной втулки 4, уплотнительных манжет 5, плашек 7 и воронки 10.

Шпонки 9, помещенные в пазах корпуса, прикреплены к нему винтами 8. В корпусе расположены три плашки для захвата труб за муфту или замок. Наружная поверхность каждой плашки - коническая; с внутренней стороны нанесена левая резьба специального профиля. В каждой плашке предусмотрены выступ и вырез, благодаря которым они соединяются между собой (по три). Сверху на плашках расположено кольцо 6 с манжетой, обеспечивающей герметичность при промывке через ловимый объект. Манжета поджимается силой упругости пружины, надетой на втулку, которую, в свою очередь, поджимает переводник, предназначенный для соединения ловителя с колонной бурильных труб. Снизу корпус на резьбе соединен с воронкой.

Освобождение ловителя от захвата производится вращением колонны бурильных труб вместе с ловителем по часовой стрелке (вправо).

Изготовитель: Бакинский машиностроительный завод

370036 г. Баку, Забрат-1

тел. 24-13-62, 24-17-28
